配置西门子S7工业以太网协议 Server（从站）
点击 S7 Ethernet Server,可以看到模块可支持做 S7 以太网从站的数量。模块做从站时，可以支持任意 5 个 DB 块的传输，点开 Configuration.查看默认的配置，可以看到出现 5 组 DB 块的序列，这 5 组可以被西门子 PLC 当成一个从站进行访问。西门子 S7-400 冗余系统进行 CPU1 或 CPU2 冗余切换不会影响数据传输中断。 由于西门子 S7-400 冗余系统与罗克韦尔或者施耐德冗余系统不同，西门子 S7-400 冗余系统切换时，两个 IP 地址在冗余切换时不是一个 IP 地址，是两个独立的 IP 地址，所以不建议使用模块作为 S7 Ethernet Client 对西门子 S7-400 冗余进行读或写的操作，模块作为 S7 以太网从站与西门子 S7-400 冗余连接，不论 S7-400 冗 余如何切换，从站都会被主站实时读写。
点击 S7 Ethernet Server 菜单下的 “Configuration” 配置 DB 块

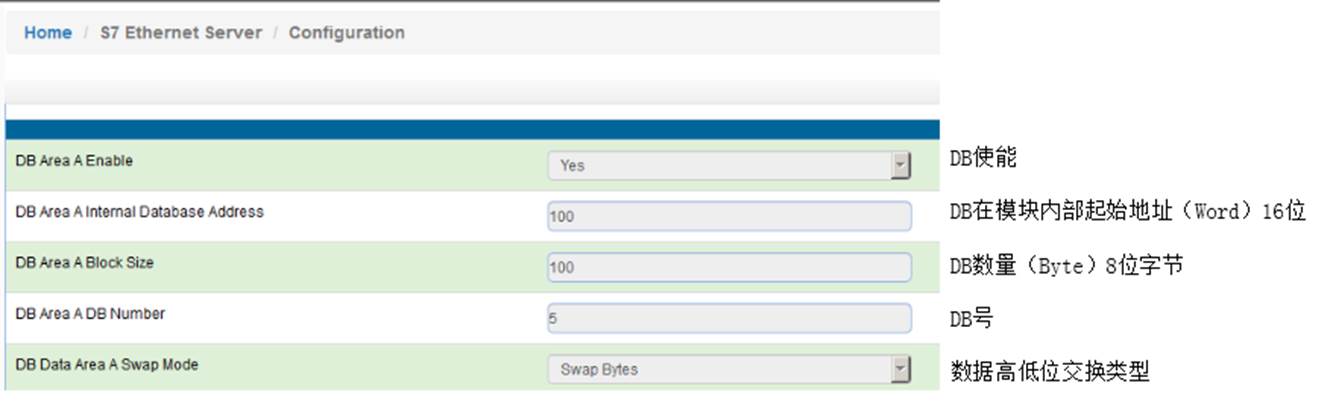

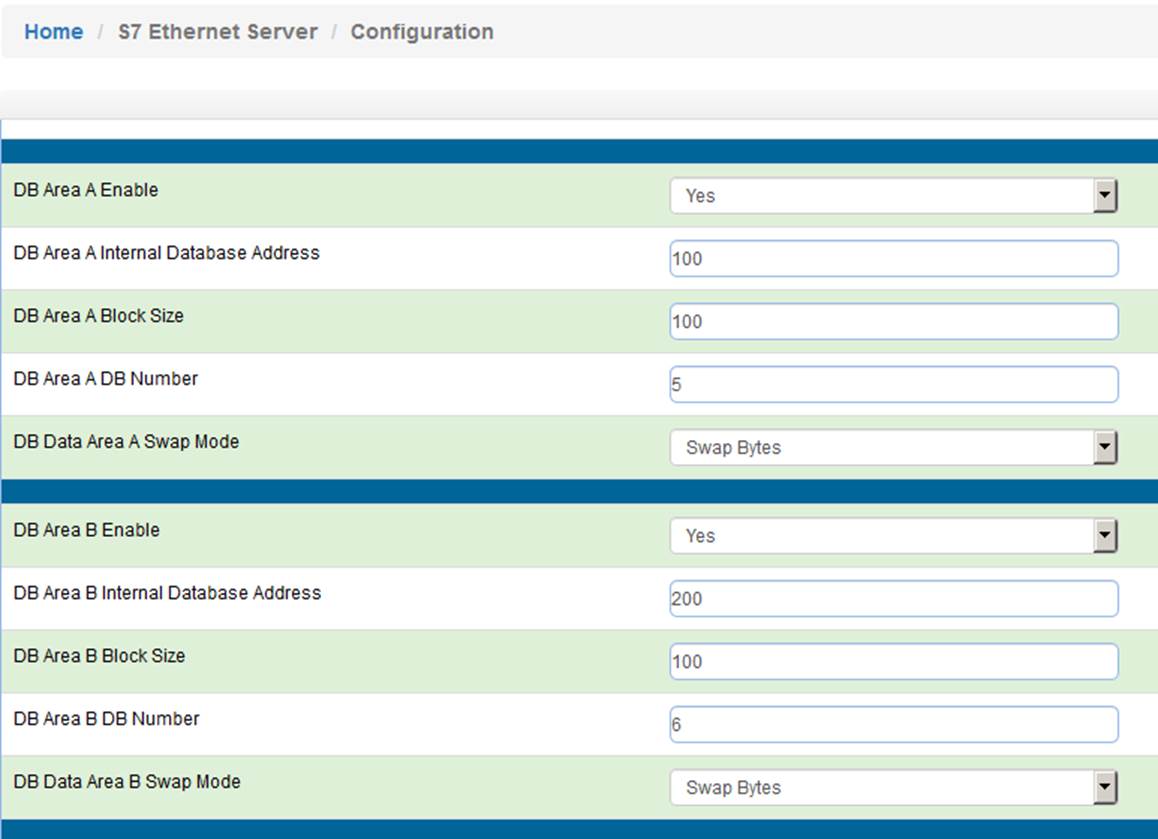

开启两组模块从站 DB，设置起始地址，数据长度等内容。
第一组从站数据，表示从模块内部寄存器起始地址 100 开始总共 100 个字节，也就是模块内部寄存器 100-149
这 50 个 INT 的数据配置为 DB5 的数据，并且选择字节交换。
第二组从站数据,表示从模块内部寄存器起始地址 200 开始总共 100 个字节，也就是模块内部寄存器 200-249
这 50 个 INT 的数据配置为 DB6 的数据，并且选择字节交换。
配置完后，点击保存，重启模块。

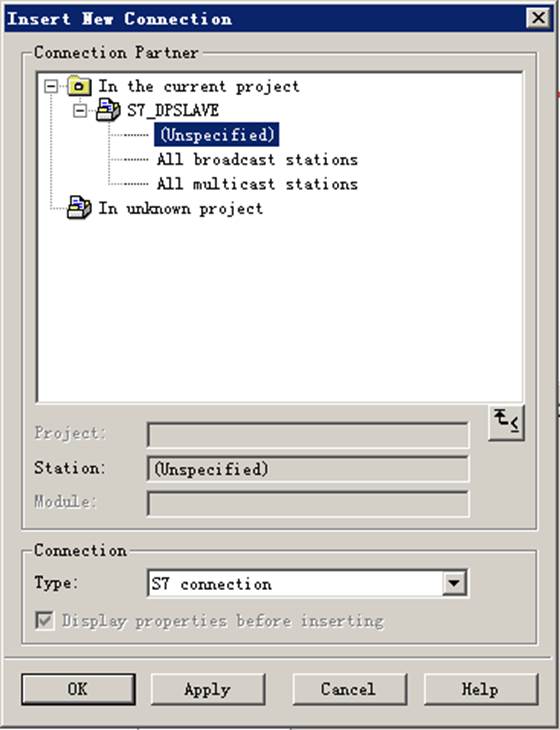

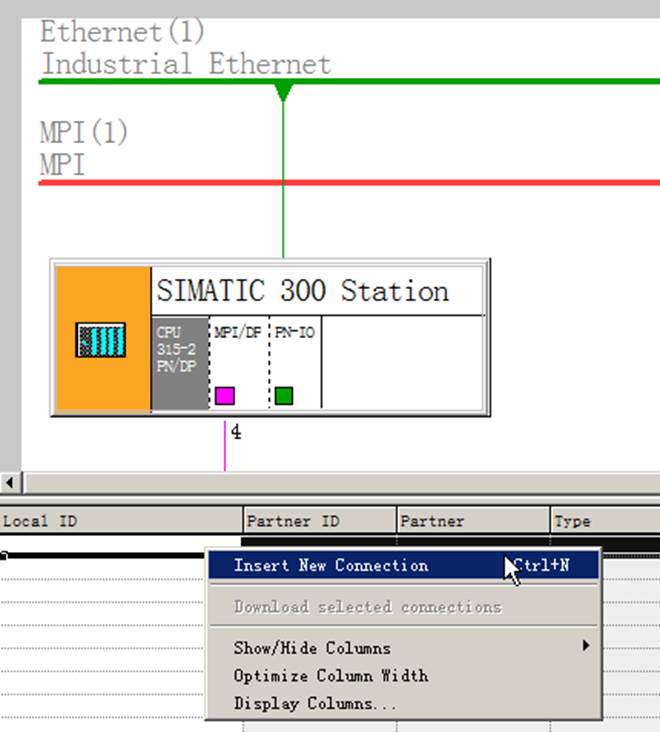

举例：用西门子S7-300配置举例。找到组态的网络配置，点击CPU，CPU由白变灰，会出现CPU可以插入链接的表格，右键点击表格第一行空白处，增加新的链接，类型选择S7链接，点击OK 。

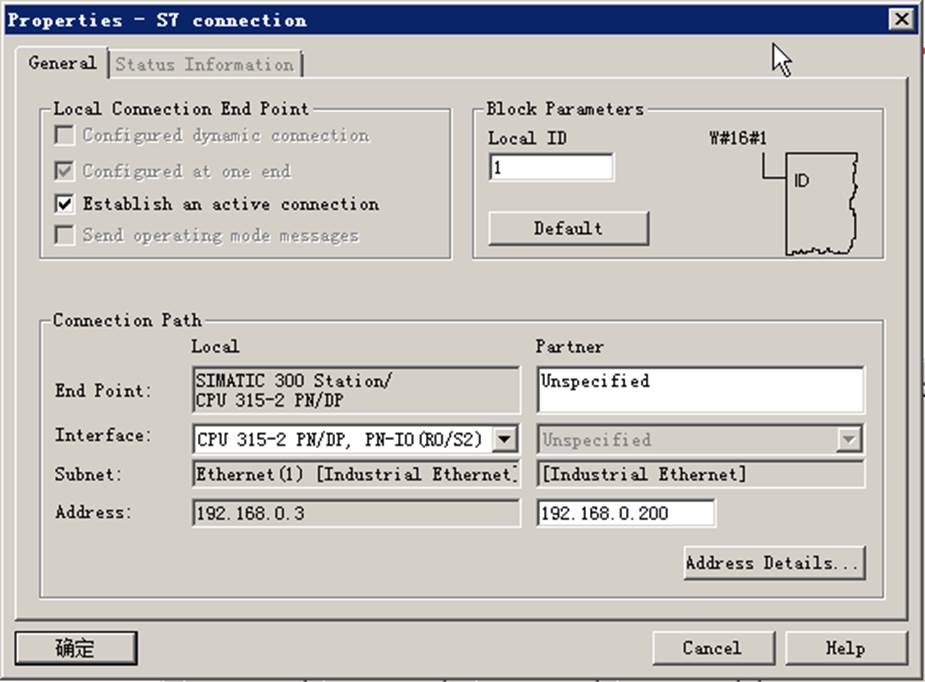

Local ID 默认1， IP地址填写模块模块的IP地址，例如192.168.0.200，点击确定。

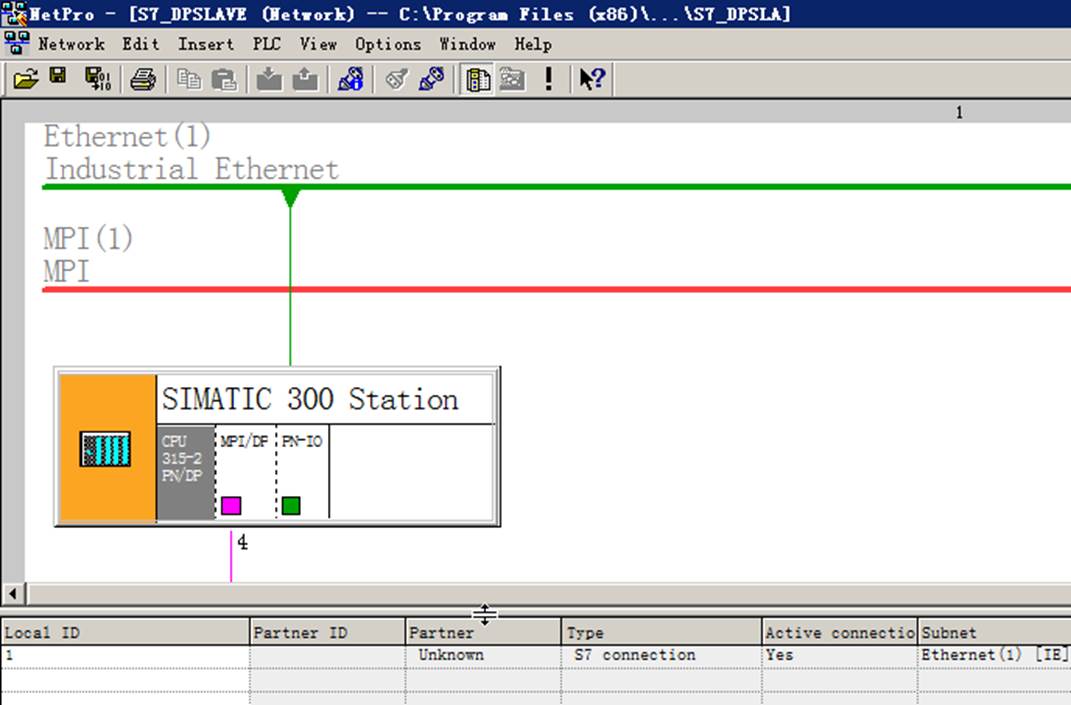

创建完毕后，可以看到表格里面增加了一条新的链接，这条链接用于连接作为S7从站的BEACON 模块。

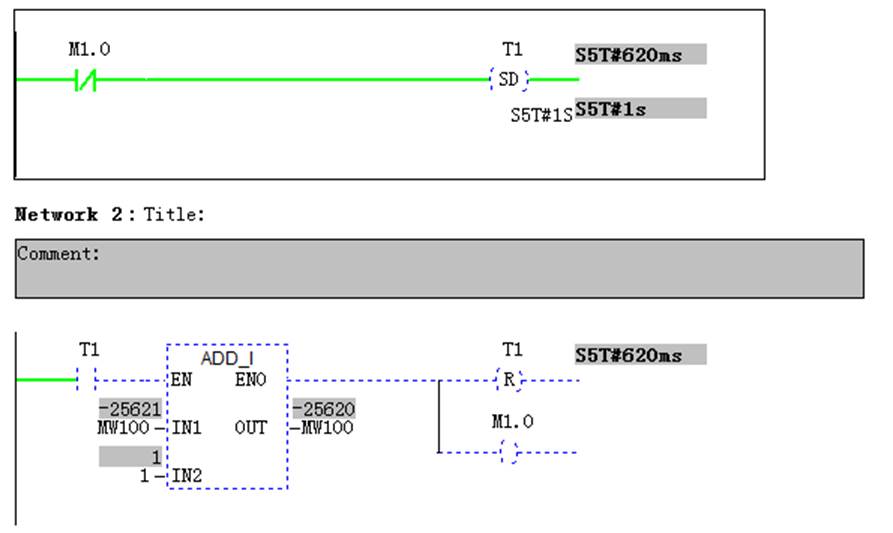

主程序OB1增加如下程序，下面的程序是新建的一个1秒脉冲。M1.0表示1秒脉冲一次。

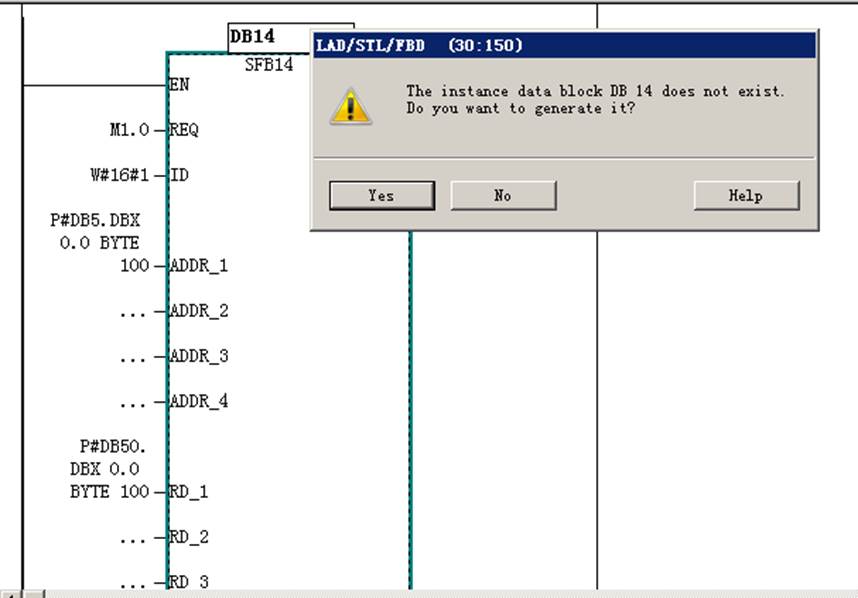

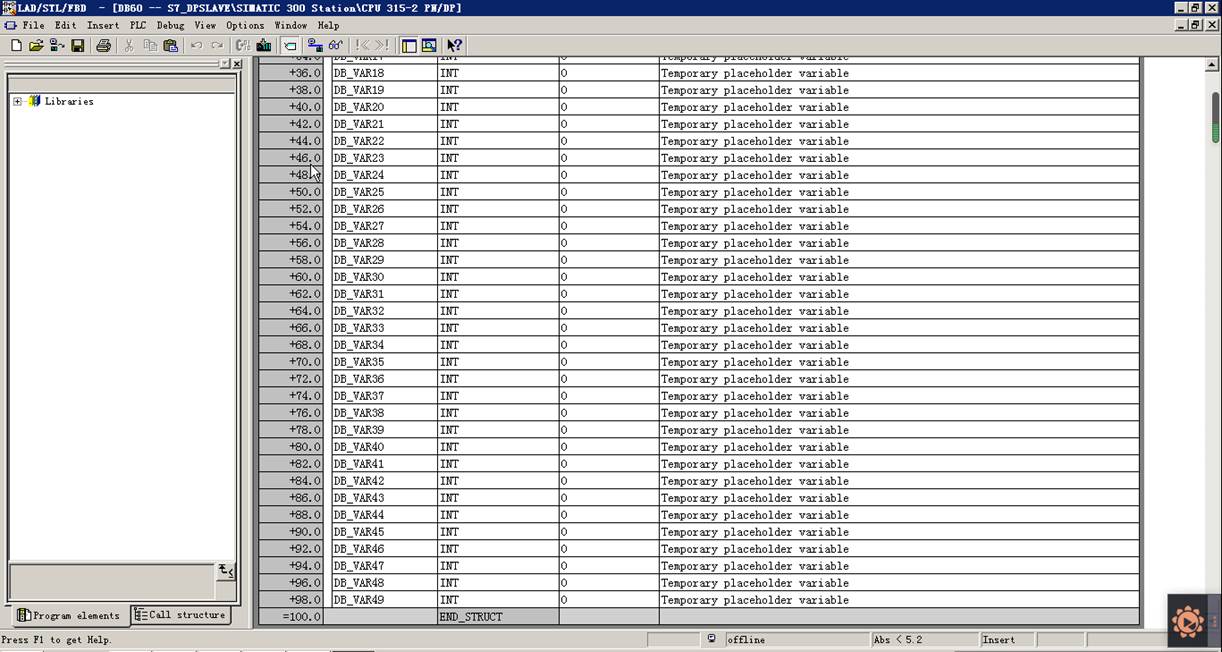

SFB14用来读取模块S7协议Server内部增加的DB块，下面这条程序表示PLC每1秒读取一次，ID为1的S7协议链接设备中的DB5数据块中的100个字节的数据，放到西门子DB50的数据块里面，然后为SFB14做一个背景数据块(DB14),直接在SFB14上方输入，然后点击回车确定，会弹出新建这个背景数据块。然后在主程序里面建立DB50数据块。

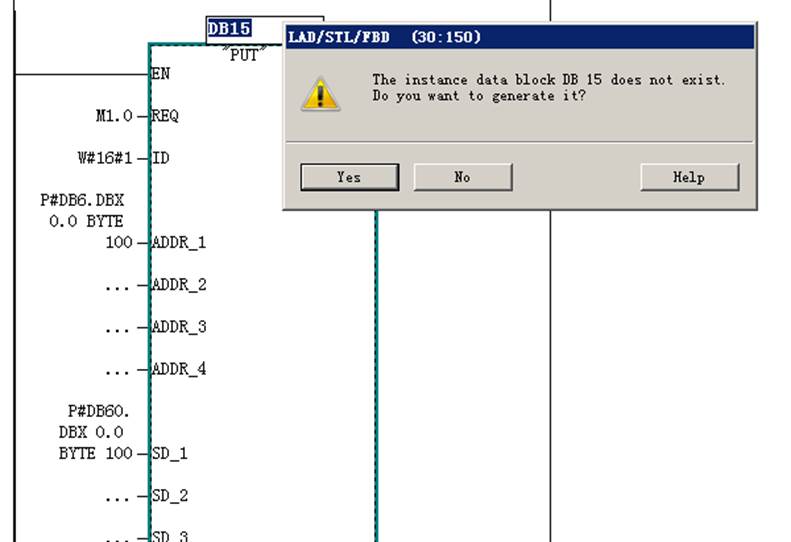

SFB15用来写数据到模块S7协议Server内部增加的DB块，下面这条程序表示每1秒从西门子PLC的DB60的数据块里面写出一次数据， 到ID为1的S7协议链接设备中的DB6数据块的100个字节，然后为SFB15做一个背景数据块(DB15),直接在SFB15上方输入然后键盘确定，会弹出新建这个背景数据块。然后在主程序里面建立DB60数据块。
做完程序和新建DB数据块后，把这些配置下载到西门子S7-300的CPU里面，或者整个重新下载西门子主程序。

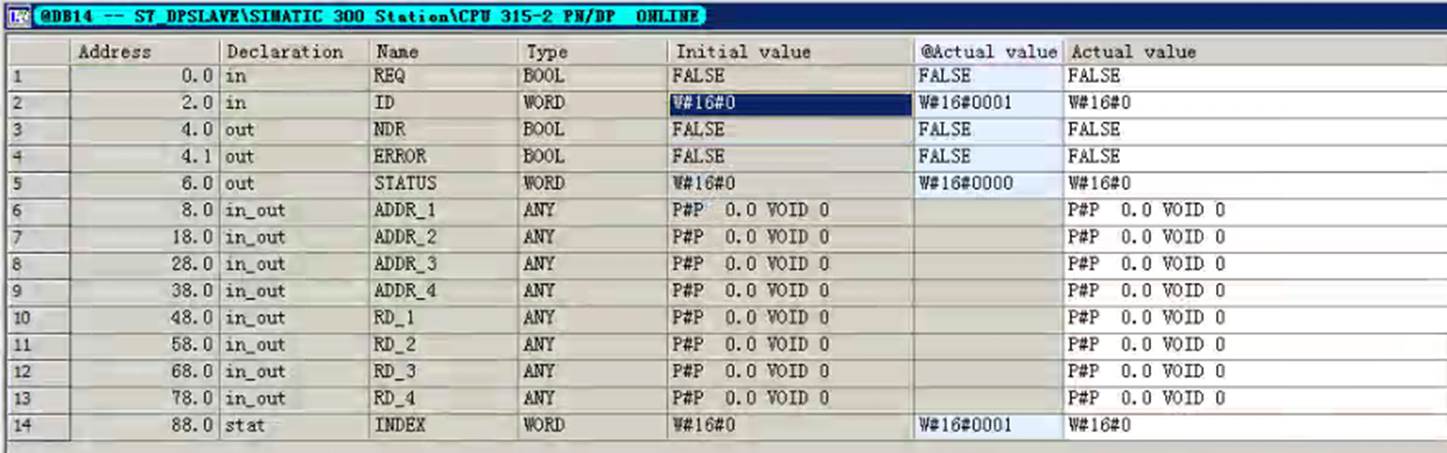

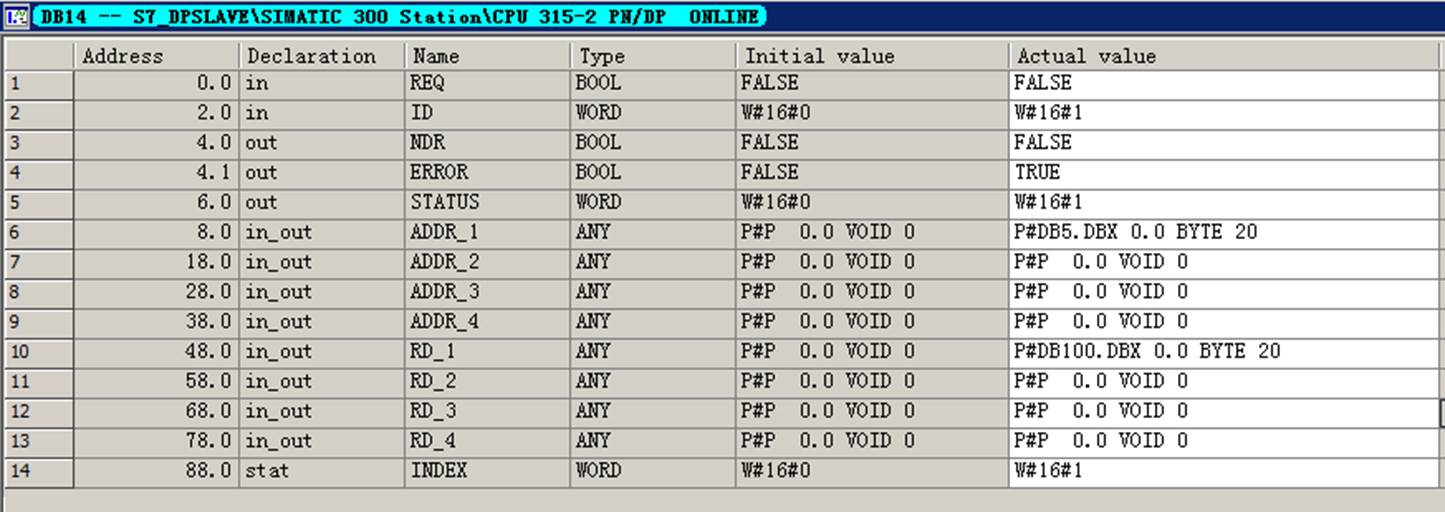

可以在线查看SFB14的背景数据块状态，如果ERROR的Actual value 是TRUE,表示有错误，如果是FALSE表示没有错误。

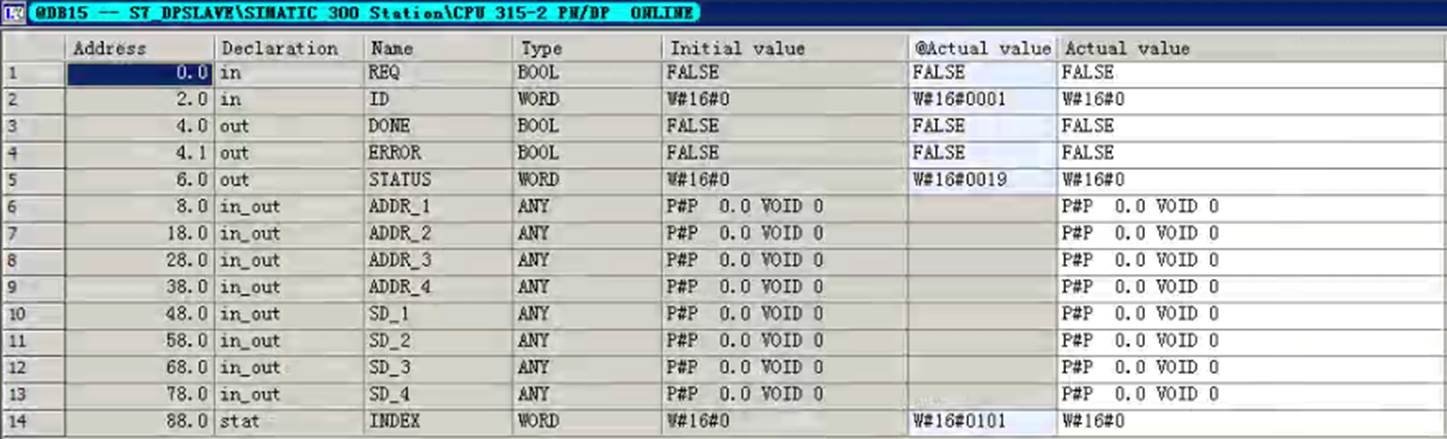

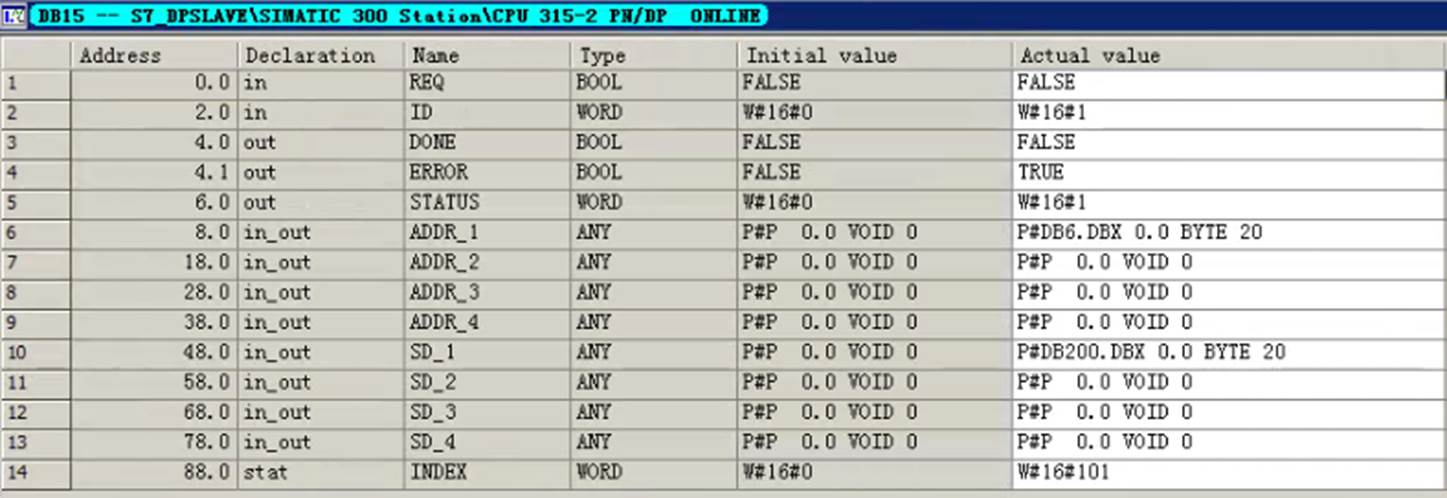

可以在线查看SFB15的背景数据块状态，如果ERROR的Actual value 是TRUE,表示有错误，如果是FALSE表示没有错误。

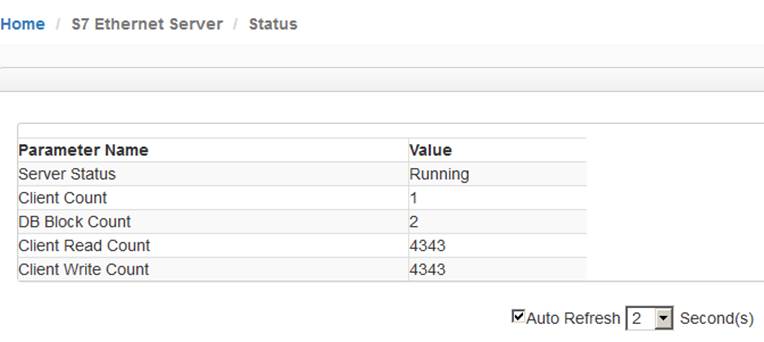

返回BEACON模块配置页面查看 S7 Ethernet Server –Status,可以看到Server在运行（running），有一个PLC作为主站在和模块连接，有2个DB块在运行，西门子S7-300客户端读取DB块数据的次数，西门子S7-300客户端写入DB块数据的次数.
如果此处西门子PLC作为S7客户端读写的次数值不变动，表示客户端没有运行
如果此处西门子PLC作为S7客户端读写的次数值相差非常大，表示客户端读或写有错误，需要检查配置是否正确。
如果此处西门子PLC作为S7客户端读写的次数值都在变动，且两者一致，表示客户端读写都正常。
如果只需要PLC读取模块内部寄存器，只需要西门子PLC作为S7客户端在程序中建立SFB14就可以，无需建立SFB15.例如西门子PLC通过BEACON模块采集MODBUS RTU的数据，这些MODBUS数据都是仪表的数据，无需PLC写入控制数据，建立一组读取连接就可以。
模块的S7 Ethernet Server 和S7 Ethernet Client可以同时运行，只要区分好模块内部寄存器地址就可以。

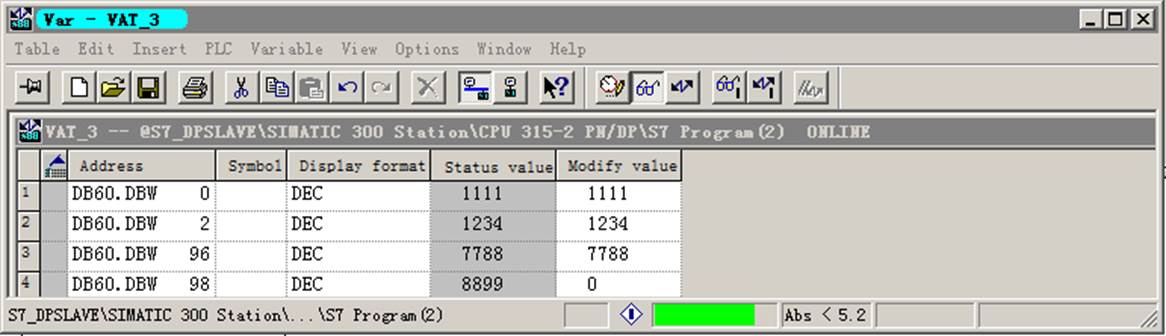

在DB60里面录入数据，录入地址为0-2和96-98，可以检查100个Byte（50个INT）的数据情况。

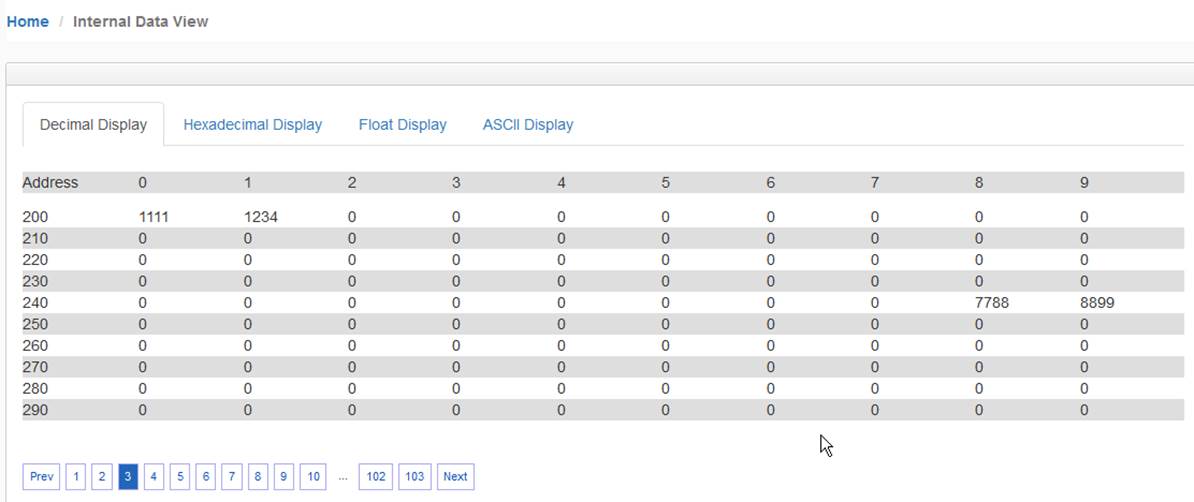

查看模块内部寄存器地址，被西门子PLC作为主站写入了相同的数据。
通过Modbus TCP为查看模块内部寄存器数值**（注意，本案例中使用Modbus TCP作为举例，不同型号模块支持的驱动协议不同，具体配置模块时，可根据实际情况使用不同的驱动协议读写模块数据区）**

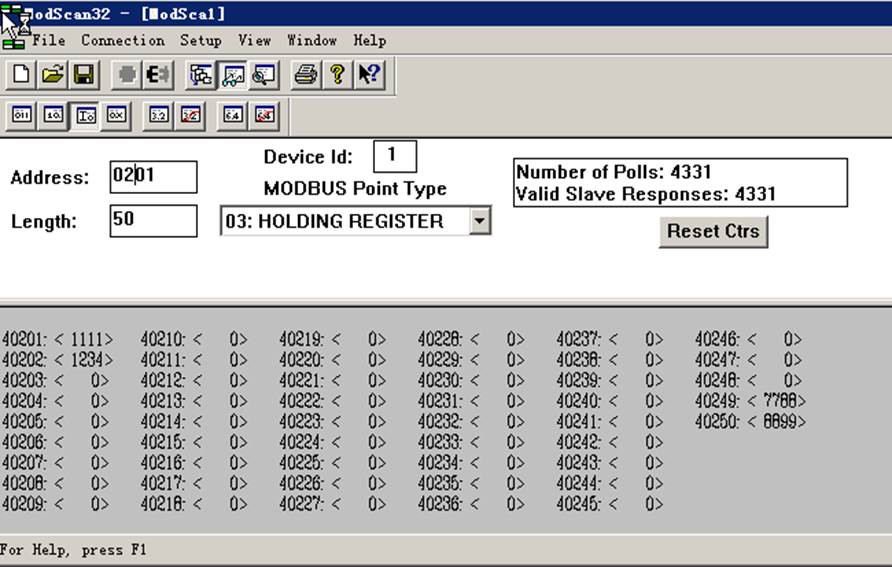

查看MODBUS TCP连接，使用ModScan32仿真软件可以查看，模块内部寄存器0对应着40001，模块内部寄存器100对应着40101，模块内部寄存器200对应着40201，以此类推。可以查看到Modbus TCP主站采集到了西门子PLC 中DB60写出的数据

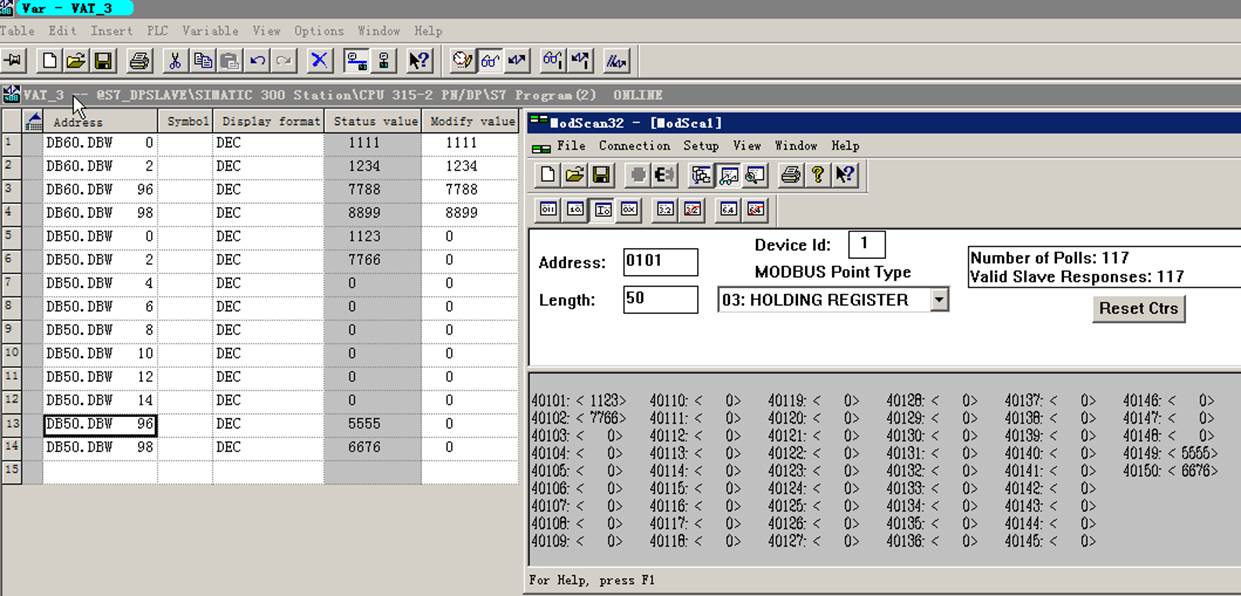

同理，在ModScan中40101,40102,40149,40150这4个地址给模块对应的内部寄存器（100,101,148,149）写入数据，返回查看西门子PLC的DB50.DBW0, DB50.DBW2, DB50.DBW96, DB50.DBW98首尾这4个数据的情况。
我们可以看到都是一一对应，说明西门子PLC作为S7主站，通过模块读取到了Modbus TCP录入的数据。

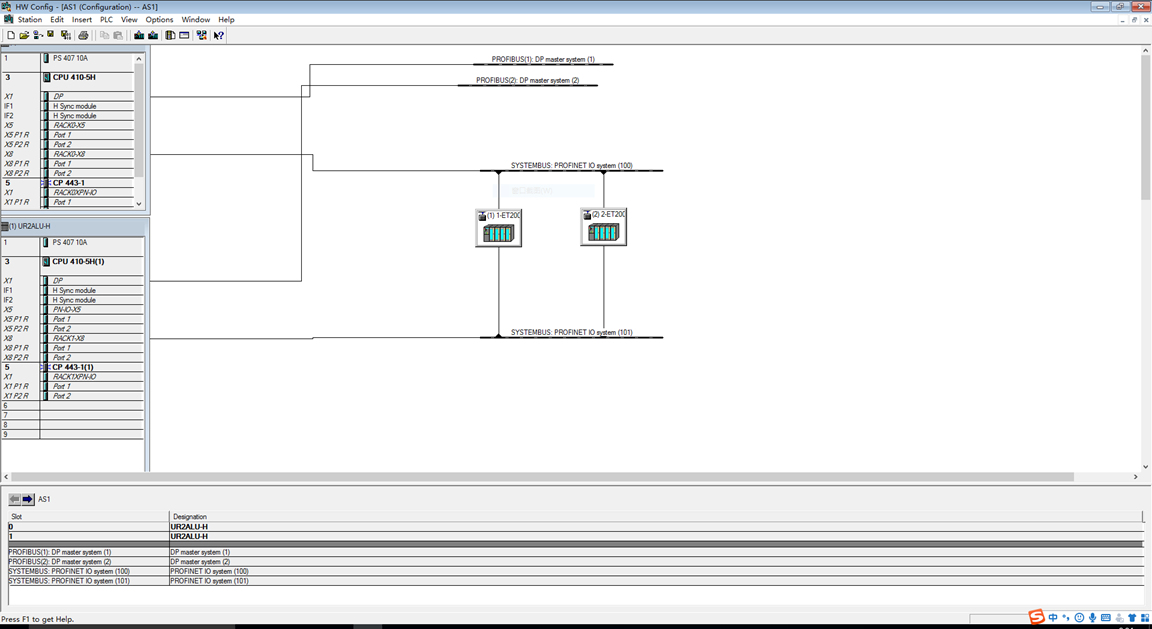

举例1.西门子400系列 410-5H冗余CPU 硬件组态
建立网络连接

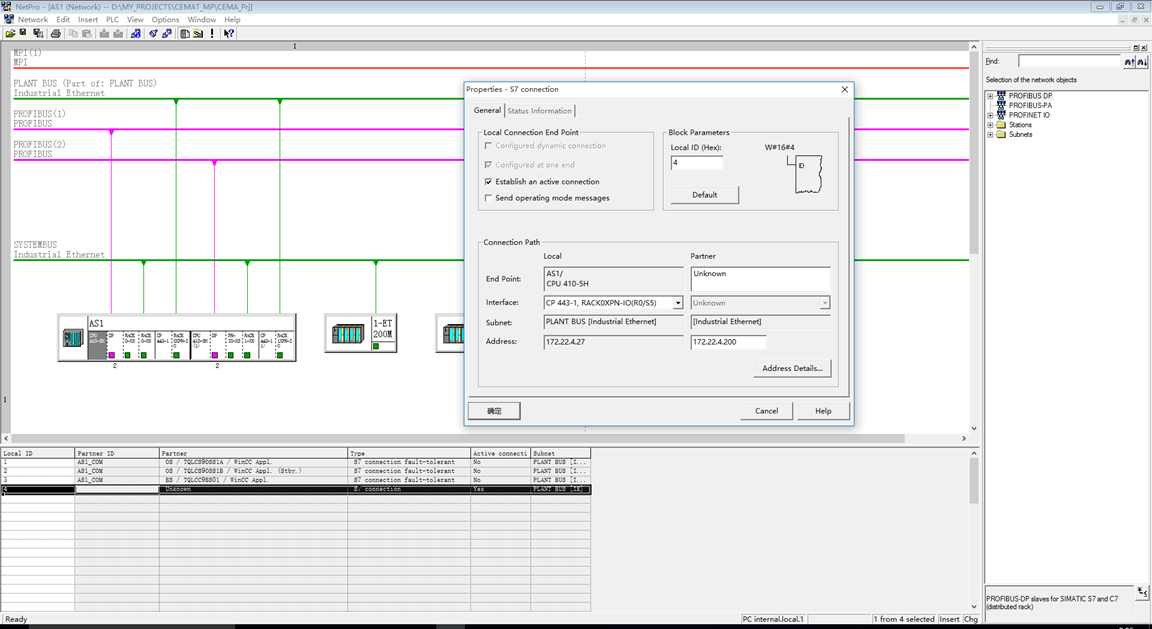

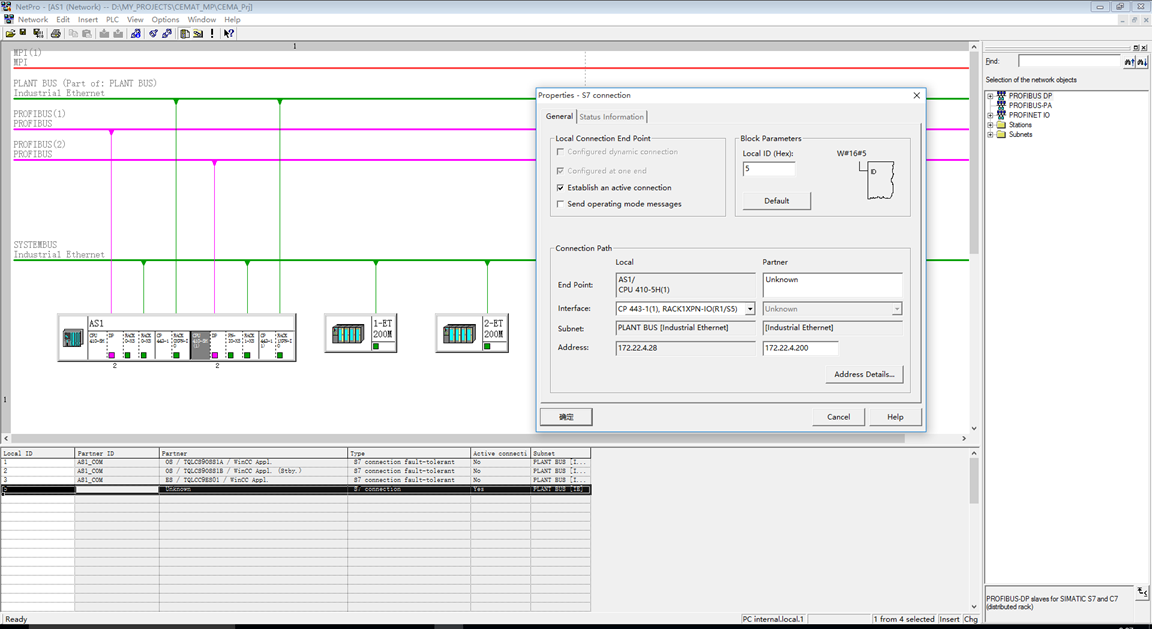

建立RACK0 CPU 与BEACON模块的S7 connection：Local ID=4
建立RACK1 CPU 与BEACON模块的S7 connection：Local ID=5
自定义FB 1000
SFB14 GET、SFB15 PUT接收来自BEACON S7网络模块数据或向BEACON S7网络模块发送DB数据。

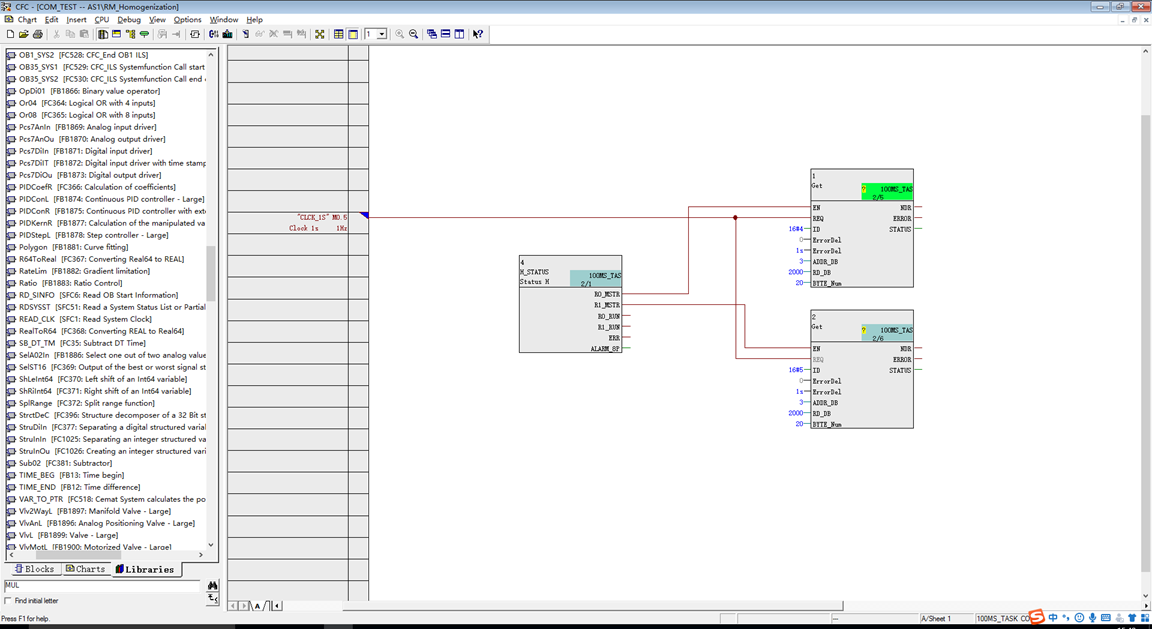

CFC程序如下
H_STATUS能够判断当前Master CPU 是RACK 0 CPU 还是RACK 1 CPU
模块支持读写西门子PLC的数据类型
S7-300/S7-400/S7-1200/S7-1500/Drive/支持的数据类型
| 地址类型 | 功能 | 数据类型 |
|---|---|---|
| DB/ Flag/ Input/ Output | READ | BOOL |
| Write | BOOL | |
| READ | BYTE | |
| Write | BYTE | |
| READ | DINT | |
| Write | DINT | |
| READ | REAL | |
| Write | REAL | |
| READ | INT | |
| Write | INT | |
| READ | TIME | |
| Write | TIME | |
| READ | COUNT | |
| Write | COUNT | |
| Timer | READ | TIME |
| Counter | READ | Count |
S7-200/S7-200 SMART/LOGO支持的数据类型
| 地址类型 | 功能 | 数据类型 |
|---|---|---|
| DB/ Flag/ Input/ Output | READ | BOOL |
| Write | BOOL | |
| READ | BYTE | |
| Write | BYTE | |
| READ | DINT | |
| Write | DINT | |
| READ | REAL | |
| Write | REAL | |
| READ | INT | |
| Write | INT |
模块支持读写西门子PLC的数据范围
每条命令支持最大数据点
| S7-300/S7-400 | 功能 | 数据类型 | 最大数量 | 最大数量 |
|---|---|---|---|---|
| DB | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 164 | ||
| Write | BYTE | 164 | ||
| READ | DINT | 41 | ||
| Write | DINT | 41 | ||
| READ | REAL | 41 | ||
| Write | REAL | 41 | ||
| READ | INT | 82 | ||
| Write | INT | 82 | ||
| READ | TIME | 82 | ||
| Write | TIME | 41 | ||
| READ | COUNT | 82 | ||
| Write | COUNT | 82 | ||
| Timer | READ | TIME | 1 | |
| Counter | READ | Count | 111 | |
| Flag | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 222 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 55 | ||
| Write | DINT | 53 | ||
| READ | REAL | 55 | ||
| Write | REAL | 53 | ||
| READ | INT | 111 | ||
| Write | INT | 106 | ||
| READ | TIME | 111 | ||
| Write | TIME | 53 | ||
| READ | Count | 111 | ||
| Write | Count | 106 | ||
| Flag | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 222 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 55 | ||
| Write | DINT | 53 | ||
| READ | REAL | 55 | ||
| Write | REAL | 53 | ||
| READ | INT | 111 | ||
| Write | INT | 106 | ||
| READ | TIME | 111 | ||
| Write | TIME | 53 | ||
| READ | Count | 111 | ||
| Write | Count | 106 | ||
| Input | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 128 | ||
| Write | BYTE | 128 | ||
| READ | DINT | 32 | ||
| Write | DINT | 32 | ||
| READ | REAL | 32 | ||
| Write | REAL | 32 | ||
| READ | INT | 64 | ||
| Write | INT | 64 | ||
| READ | TIME | 64 | ||
| Write | TIME | 32 | ||
| READ | Count | 64 | ||
| Write | Count | 64 |
| S7-1200/S7-1500 | 功能 | 数据类型 | 最大数量 | 最大数量 |
|---|---|---|---|---|
| DB | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 30 | ||
| Write | BYTE | 30 | ||
| READ | DINT | 7 | ||
| Write | DINT | 7 | ||
| READ | REAL | 7 | ||
| Write | REAL | 7 | ||
| READ | INT | 15 | ||
| Write | INT | 15 | ||
| READ | TIME | 15 | ||
| Write | TIME | 15 | ||
| READ | COUNT | 15 | ||
| Write | COUNT | 15 | ||
| Flag | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 212 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 53 | ||
| Write | DINT | 53 | ||
| READ | REAL | 53 | ||
| Write | REAL | 53 | ||
| READ | INT | 106 | ||
| Write | INT | 106 | ||
| READ | TIME | 105 | ||
| Write | TIME | 105 | ||
| READ | Count | 106 | ||
| Write | Count | 106 | ||
| Output | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 212 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 53 | ||
| Write | DINT | 53 | ||
| READ | REAL | 53 | ||
| Write | REAL | 53 | ||
| READ | INT | 106 | ||
| Write | INT | 106 | ||
| READ | TIME | 105 | ||
| Write | TIME | 105 | ||
| READ | Count | 111 | ||
| Write | Count | 106 | ||
| Input | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 222 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 55 | ||
| Write | DINT | 53 | ||
| READ | REAL | 55 | ||
| Write | REAL | 53 | ||
| READ | INT | 111 | ||
| Write | INT | 111 | ||
| READ | TIME | 111 | ||
| Write | TIME | 106 | ||
| READ | Count | 111 | ||
| Write | Count | 106 |
| S7200/S7-200SMART | 功能 | 数据类型 | 最大数量 | 最大数量 |
|---|---|---|---|---|
| DB | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 222 | ||
| Write | BYTE | 212 | ||
| READ | DINT | 55 | ||
| Write | DINT | 53 | ||
| READ | REAL | 55 | ||
| Write | REAL | 53 | ||
| READ | INT | 111 | ||
| Write | INT | 106 | ||
| Flag | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 32 | ||
| Write | BYTE | 32 | ||
| READ | DINT | 8 | ||
| Write | DINT | 8 | ||
| READ | REAL | 8 | ||
| Write | REAL | 8 | ||
| READ | INT | 16 | ||
| Write | INT | 16 | ||
| Output | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 16 | ||
| Write | BYTE | 16 | ||
| READ | DINT | 4 | ||
| Write | DINT | 4 | ||
| READ | REAL | 4 | ||
| Write | REAL | 4 | ||
| READ | INT | 8 | ||
| Write | INT | 8 | ||
| Input | READ | BOOL | 1 | |
| Write | BOOL | 1 | ||
| READ | BYTE | 16 | ||
| Write | BYTE | 16 | ||
| READ | DINT | 4 | ||
| Write | DINT | 4 | ||
| READ | REAL | 4 | ||
| Write | REAL | 4 | ||
| READ | INT | 8 | ||
| Write | INT | 8 |
