HJ212通讯协议网络诊断

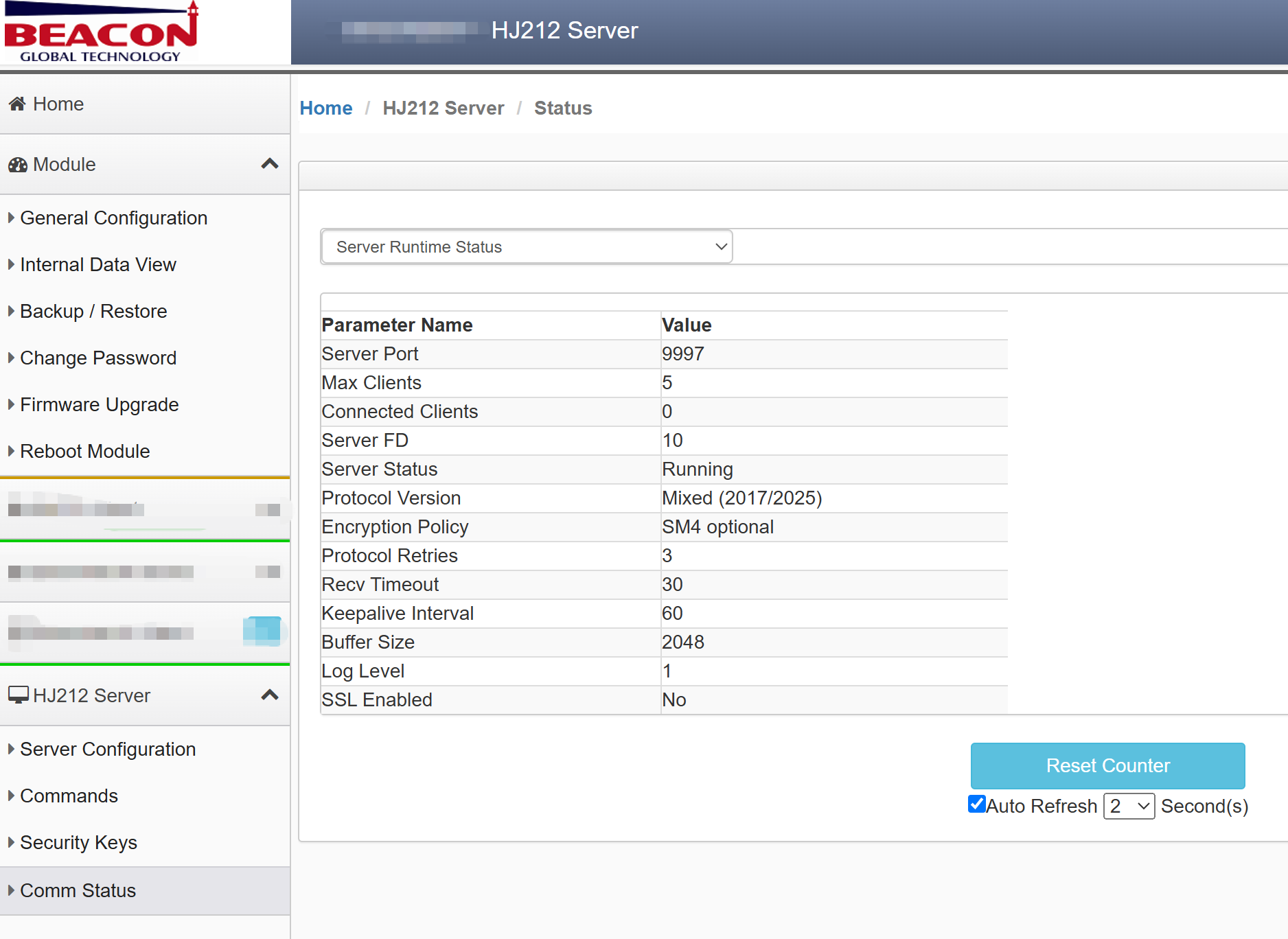

点击HJ212 Server——Comm Status进入HJ212通讯协议端的网络诊断

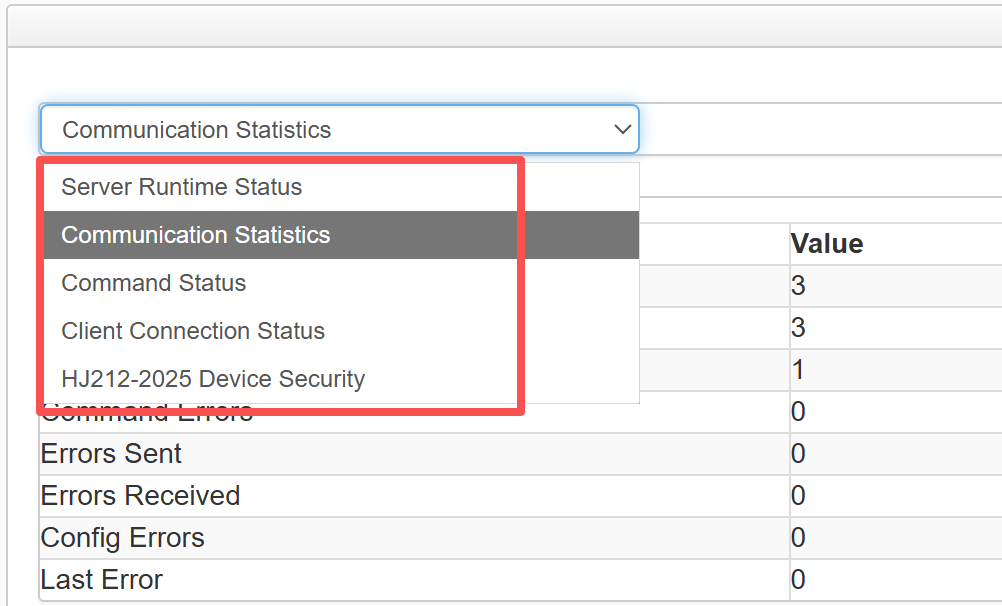

通过下拉菜单可以选择模块的运行状态、通讯统计、命令状态等诊断。

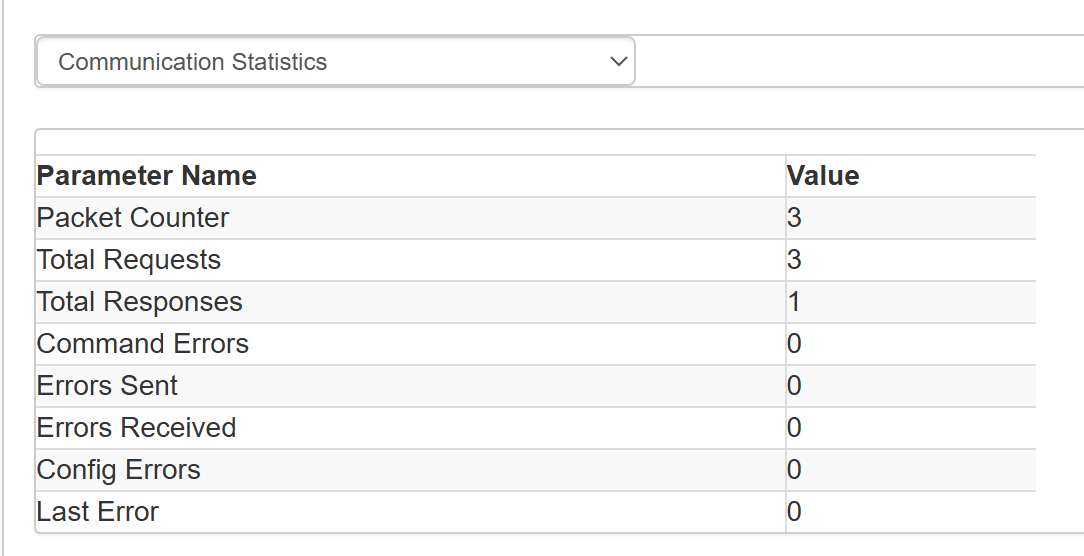

Communication Statistics（通讯统计）

参数	描述	说明
Packet Counter	设备收到的报⽂总数	每收到⼀条完整报⽂就会增加，包括正常报⽂和错误报⽂
Total Requests	已正常处理的报⽂数	报⽂格式正确并完成处理后增加
Total Responses	已成功回复的报⽂数	设备成功向发送⽅返回确认或其他响应时增加；并⾮所有报⽂都要求回复
Command Errors	报⽂内容错误次	报⽂校验码错误、⻓度错误、格式错误、版本不匹配、设备编号不符合要求或加密报⽂⽆法处理时增加
Errors Sent	回复发送失败次数	⽹络断开、连接异常或对⽅已离线，导致设备⽆法发出回复时增加
Errors Received	⽹络接收失败次数	⽹络异常、连接故障或接收过程中发⽣通信错误时增加；报⽂内容错误不会计⼊此项
Config Errors	配置错误状态	配置⽂件损坏、配置内容⽆法读取、旧配置升级失败或配置保存失败时显⽰错误
Last Error	最近⼀次通信错误状态	最近发⽣通信或启动错误时改变，数值为 0 通常表⽰当前没有错误

常⻅情况

现场现象	影响的参数
报文校验码 CRC 错误	Packet Counter 和 Command Errors 增加
报文长度或格式错误	Packet Counter 和 Command Errors 增加
HJ212-2017/2025 版本不符合当前设置	Packet Counter 和 Command Errors 增加
发送方正常断开连接	通常不会增加错误次数
网络异常导致接收失败	Errors Received 增加
设备回复时网络已经断开	Errors Sent 增加
配置中的设备编号、命令编号或数据名称与报文不一致	报文无法匹配，但通常不会计入 Command Errors

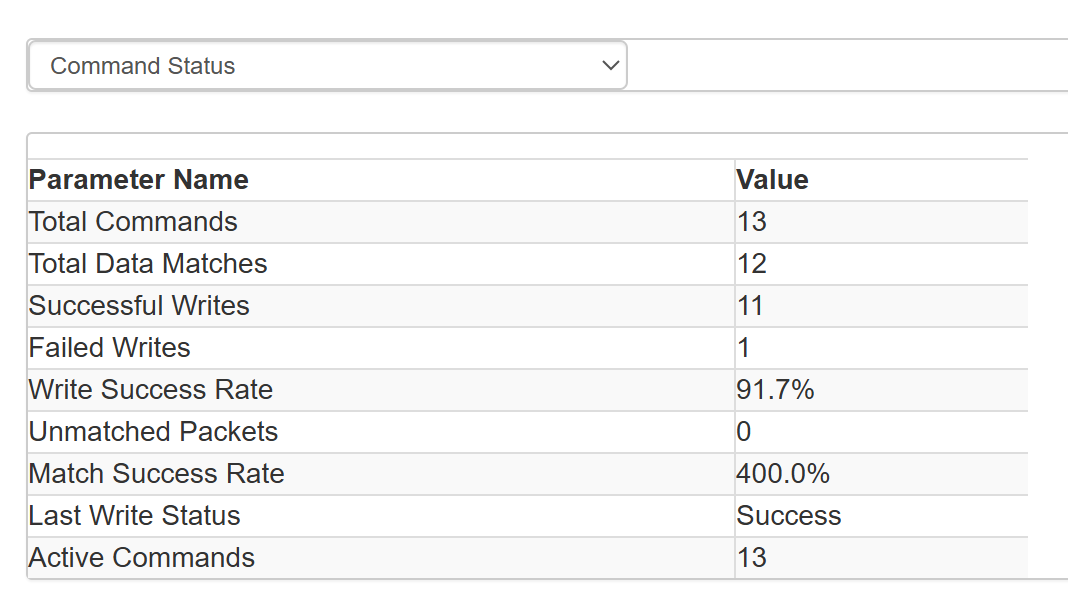

通讯状态

参数	描述	说明
Total Commands	当前已配置的数据项数量	增加或删除命令配置并重新加载后变化
Total Data Matches	成功找到对应配置的数据数量	报文中的设备编号、命令编号和数据名称都与配置一致时增加
Successful Writes	成功保存到数据区的数量	数据匹配成功，并且成功写入设备数据区时增加
Failed Writes	保存到数据区失败的数量	数据已经匹配到配置，但写入数据区失败时增加
Write Success Rate	数据写入成功比例	成功写入越多，比例越高；出现写入失败时比例下降
Unmatched Packets	没有匹配到配置的报文数量参考值	收到报文但没有找到对应配置，或报文在校验阶段失败时可能增加
Match Success Rate	报文数据与配置的匹配比例	能匹配的数据越多，比例越高；配置不一致或错误报文较多时比例下降
Last Write Status	最近一次的数据写入状态	最近一次写入正常时显示 Success，发生错误时显示 Failed
Active Commands	当前正在使用的命令配置数量	增加或删除命令配置并重新加载后变化

报⽂⽆法匹配时检查什么

请依次检查以下三项是否与配置完全⼀致：

设备编号，例如 MN=03580550317954。
命令编号，例如 CN=2011 或 CN=2051。
数据名称，例如 a21026-Rtd、a21026-Avg 或 a21026-Max。

例如，报⽂使⽤ CN=2011，但配置使⽤ CN=2051，即使数据名称相同也不会匹配。报⽂使⽤ a21026-Avg，但配置只有 a21026-Rtd，同样不会匹配。
