配置Modbus RTU Server（从站）

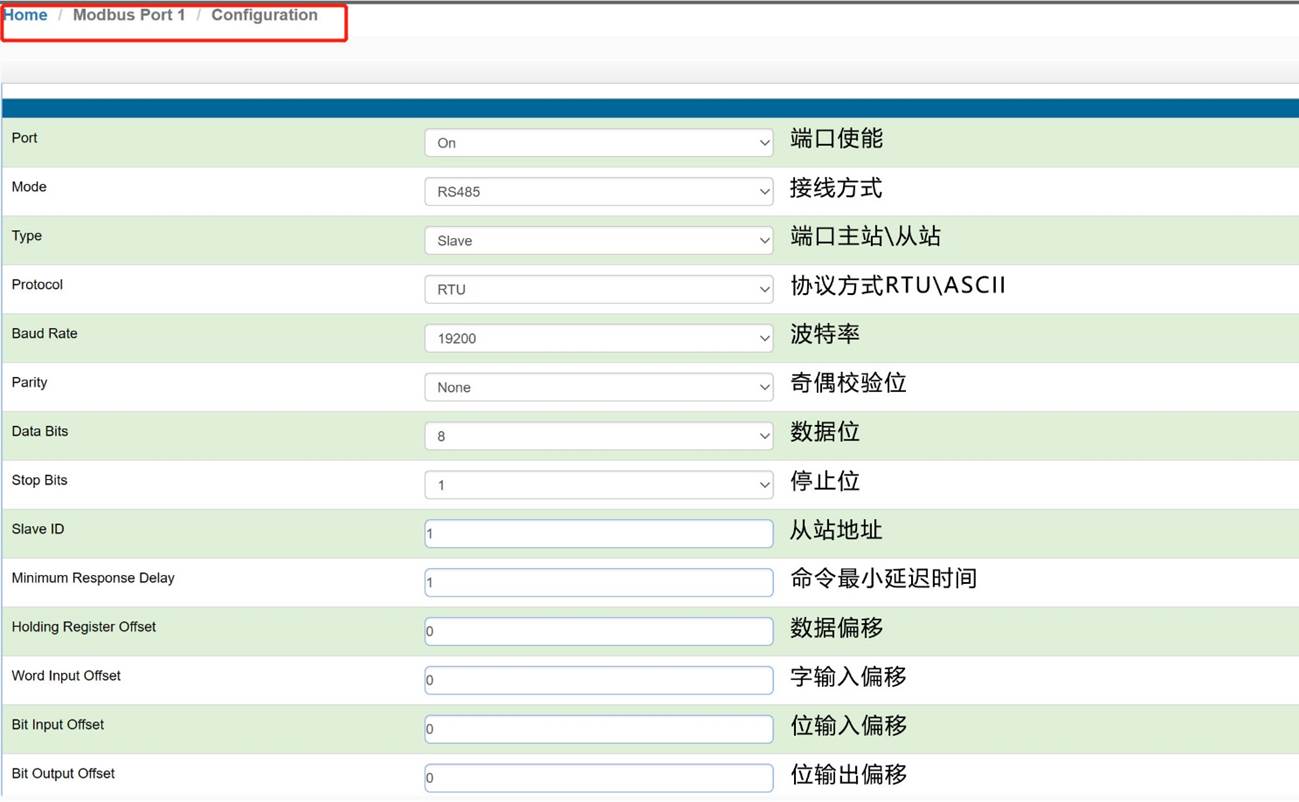

点击Port1 里面的 Configuration 显示S1端口配置的页面：

注意事项： S1作为Modbus RTU从站，只需要配置端口参数，无需配置端口命令。

模块做Modbus RTU从站时，需要搞清楚内部寄存器与Modbus RTU数据对应关系**：**

模块内部寄存器	0	1	100	1000	2000
Modbus地址（4区）	40001	40002	40101	41001	42001
Modbus地址（3区）	30001	30002	30101	31001	32001
Modbus地址（1区）	10001-10016	10017-10032	11601-11616	26001-26016	42001-42016
Modbus地址（0区）	00001-00016	00017-00032	01601-01616	16001-16016	32001-32016

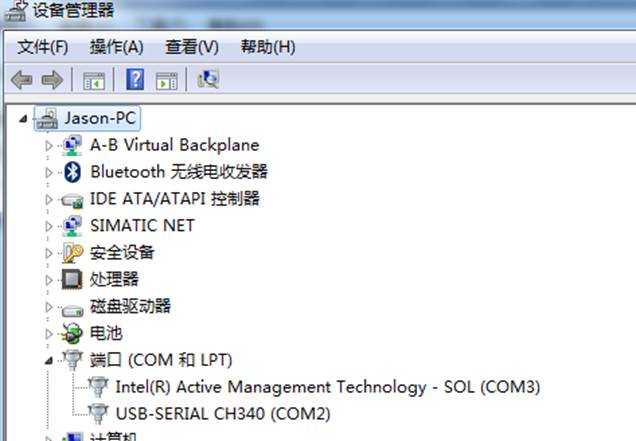

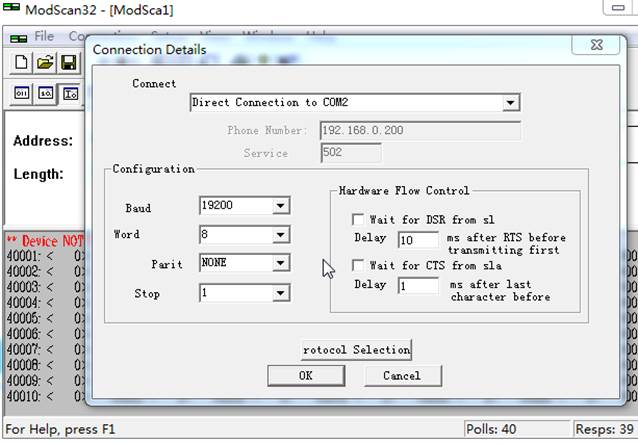

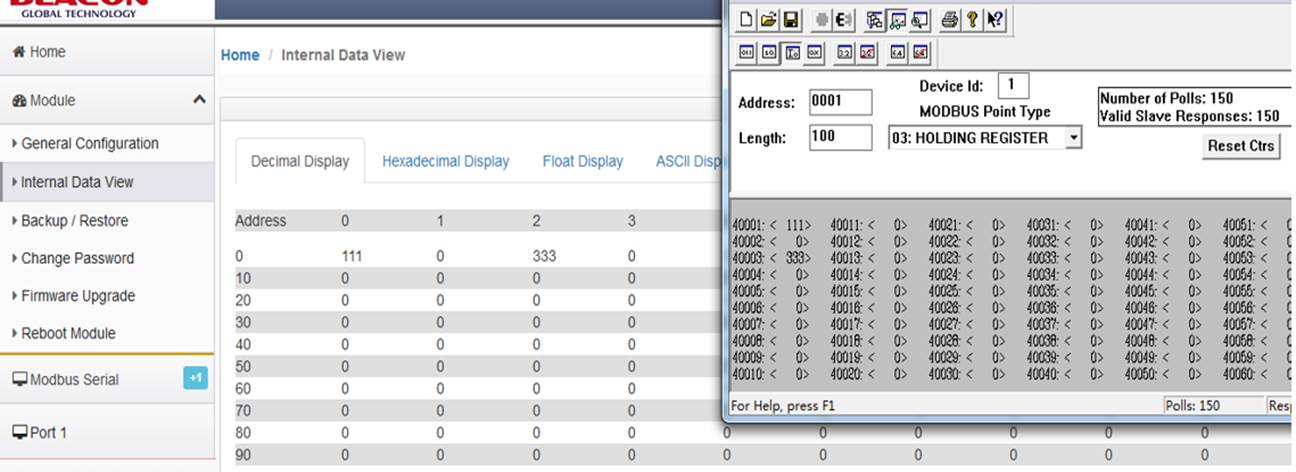

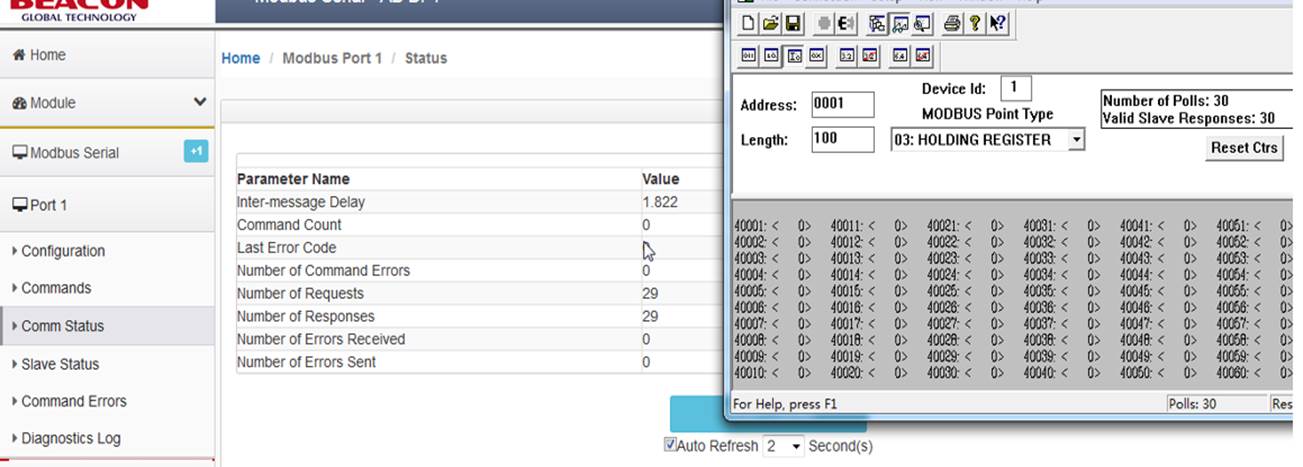

打开Modbus RTU仿真软件ModScan32，其作用是仿真Modbus RTU主站。软件连接作为Modbus RTU从站的模块。选择Connection，选择电脑的USB-485接口COM2，修改波特率，数据位，奇偶校验位，停止位等参数与模块的端口参数一致。点击OK，可以看到连接的发送和接收次数。在40001等数据区进行写数据，可以看到模块内部对应寄存器同样有数据显示。

备注：40001对应着内部寄存器0，40100对应着内部寄存器99，以此类推。

Modbus RTU配置成从站时，在主页面，可以设置接收地址偏移。

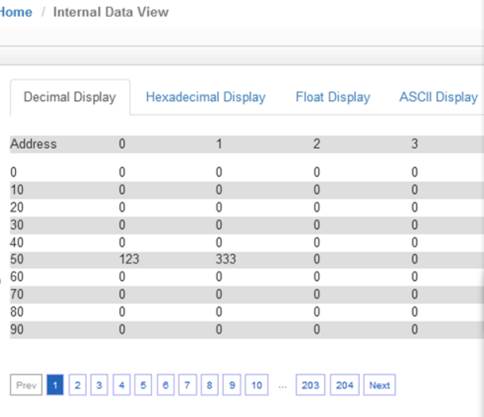

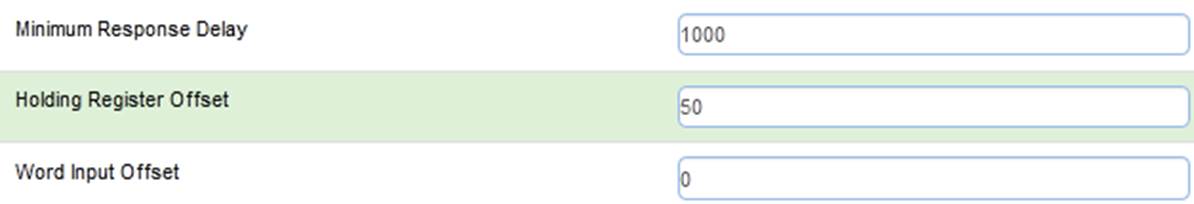

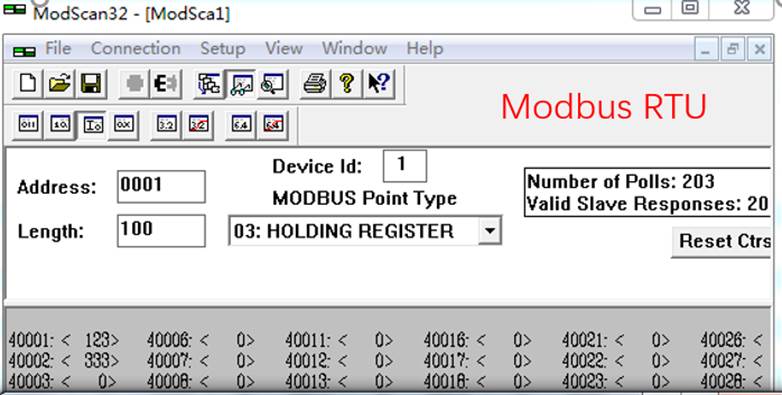

Holding Register Offset使用方法：Modbus RTU主站，在40001和40002输入两个数据，正常情况下，这两个数据应该会被写入到模块内部寄存器0-1当中去。如果此处偏移量设置成50(如下图)，则数据会直接偏移写入模块内部寄存器50-51里面。 4区，3区，1区，0区同样遵循这个原理。

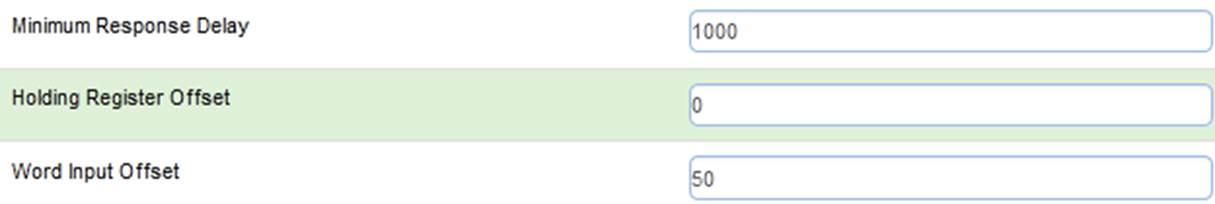

Word Input Offset使用方法：如果此处偏移量设置成50(如下图)，Modbus RTU 主站一侧在3区对30001和30002输入两个数据，数据会直接向后偏移放到模块内部寄存器50-51里面，ModScan32仿真软件不能载入3区的数值，请以现场设备实际数据区域来填写。
